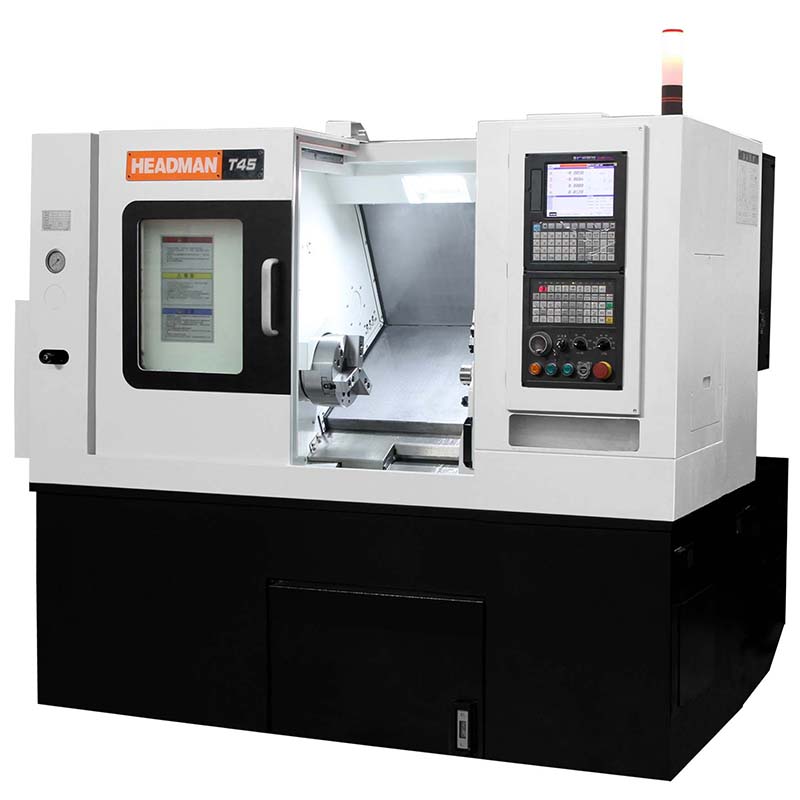

    T45精密数控车床

    介绍:
    1.产品采用先进的30°混合式斜床身结构设计,使得机床具有极强的刚性、高精度和热稳定性。
    2. 高精度高刚性伺服液压刀塔

    在线咨询

    T45精密数控车床亮点

    1.产品采用先进的30°混合式斜床身结构设计,使得机床具有极强的刚性、高精度和热稳定性。

    2.主轴采用模块化设计,支撑轴承采用套筒式结构,前后两端都为双列圆柱滚子轴承,具有更好的刚性和耐冲击性。

    3.刀塔为无抬升结构,采用伺服电机分度,三片鼠牙盘精确定位,液压可靠锁紧实现高速换刀及高刚性加工。

    4.X、Z轴丝杠采用双支承预拉伸结构,导轨形式采用进口直线滚柱导轨。快移速度可达到30000mm/min和36000mm/min。

    5.尾座移动采用进口高精度线性导轨形式,液压尾座最大可提供3.5KN的顶紧力。

    6.操作系统采用SIEMENS828D系统,操作简便,免维护。


    技术参数

    项目 单位 规格参数
    机床型号   T45
    主机 卡盘型号 6(8选项)
    最大回转直径 mm Φ450
    托板上最大工件回转直径 mm -
    最大加工直径 mm Φ300
    最大加工长度 mm 310(带尾座270)
    主轴孔直径 mm Φ56
    X轴行程 mm 175
    Z轴行程 mm 330
    最大棒料直径 mm Φ45
    主轴 主轴端部形式   A2-5
    主轴回转速度 机械主轴 rpm 35~5000(机械主轴)
    电主轴
    主机功率(连续/30min) kW 7.5/11
    主轴端跳 mm/根部 0.003
    主轴径跳 mm 0.003
    刀塔 刀具数量 8
    换刀时间 S 0.15
    夹紧形式   液压
    刀塔类型   伺服
    最大镗刀杆直径 mm Φ32
    刀方规格 mm 20
    精度 快速进给速度X/Z m/min 30/36(广数20/24)
    双向定位精度 mm 0.008
    单向重复定位精度 mm 0.003
    液压系统 液压单元箱体容量 L 20
    液压油泵电机功率 kW 1.5
    公称压力 Mpa 3.5~6
    润滑系统 润滑油箱容量 L 2
    自动润滑泵电机功率 W 20
    冷却系统 切削水箱容量 L 175
    冷却水泵功率 W 550
    机床尺寸 尺寸(标准机床) mm 1727
    mm 1646
    mm 2071
    机床重量(标准机) kg 3225
    电源 电压(3相) V 380V ±10%
    频率 Hz 50Hz
    尾座
    (选配)
    尾座形式   伺服/手动
    尾座套筒直径 mm 55
    尾架行程+套筒行程 伺服 mm 240+90
    手动 mm
    尾架锥孔   M.T.4(外置活顶尖)
